Máquina de corte láser de tubo redondo grande de 219 mm (línea de intersección)

Descripción del producto

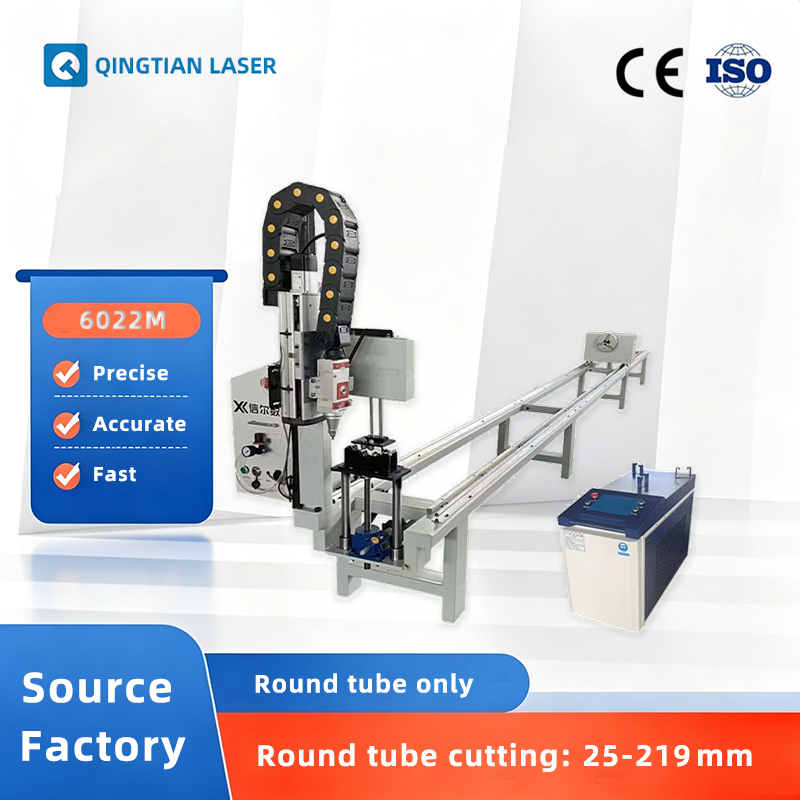

La máquina de corte láser de tubo redondo único QT-6022M es un equipo de corte láser orientado al procesamiento de tubos redondos lanzado por Qingtian. Su diámetro de corte efectivo es de Φ25-219 mm, puede procesar tubos redondos con una longitud no superior a 6000 mm, y completa principalmente tres tipos de procesos: corte de intersección de tubos redondos, perforación y corte. El equipo incluye de serie un láser de fibra de 3000 W, con un error de precisión de corte de ±0.5 mm, una precisión de reposicionamiento de ±0.01 mm y un rango de velocidad de corte de tubo redondo de 0-8000 mm/min. La máquina completa utiliza transmisión por engranaje y cremallera y guías cilíndricas de doble lado, con soporte de bolas de ranura en V en el mandril delantero y mandril de cuatro mordazas manual en el trasero, con carga manual y corte automático tras el avance. Es adecuada para empresas de estructuras de acero, fábricas de procesamiento de tubos redondos y empresas de fabricación mecánica.

Puntos clave

Primero, el rango de cobertura de diámetros es práctico, Φ25-219 mm cubre básicamente las especificaciones comunes de tubos redondos, y la longitud de corte efectiva de 6 metros puede responder a la mayoría de las piezas tubulares de nodos de estructuras de acero. Segundo, la precisión de corte de intersección se controla en ±0.5 mm y la precisión de reposicionamiento en ±0.01 mm, lo que es bastante favorable para el procesamiento de nodos con altos requisitos de ajuste en conexiones tubo a tubo. Tercero, incluye de serie un láser de fibra de 3000 W, que junto con el sistema de refrigeración por agua admite una velocidad de corte de tubo redondo de 0-8000 mm/min. Cuarto, el bastidor adopta un diseño de tres secciones separadas, cada una de 2.2 metros, lo que facilita el transporte y la disposición en el sitio. Quinto, admite personalización de la potencia del láser, la configuración y la longitud de procesamiento del tubo; si la configuración estándar no coincide completamente con las especificaciones de su tubo, no dude en contactarnos para confirmar un plan personalizado.

Escenarios de aplicación

Esta máquina se utiliza principalmente en ocasiones que requieren procesamiento de intersección de tubos redondos. Por ejemplo, empresas de estructuras de acero que procesan nodos de conexión de tubos redondos en cerchas, retículas y estructuras de soporte, y necesitan cortar el contorno de intersección; fábricas de procesamiento de tubos redondos que realizan perforación y corte de tubos redondos, reemplazando el trazado y corte manual; empresas de fabricación mecánica que procesan piezas de tubo redondo y requieren completar el corte y la perforación en una sola operación. Si el diámetro de su tubo está entre Φ25-219 mm y la longitud no supera los 6 metros, esta máquina puede tenerse en consideración. Cuando el diámetro se acerca al límite superior o se tienen mayores requisitos sobre el espesor de corte, se recomienda contactarnos para confirmar si la potencia del láser y la configuración son adecuadas.

Especificaciones

El diámetro efectivo de corte de tubos redondos es de Φ25-219 mm, la longitud efectiva de corte de tubos es ≤6000 mm, el espesor de corte es ≤4 mm (determinado específicamente según el material y la potencia del láser). El error de precisión de corte es de ±0,5 mm, la precisión de reposicionamiento es de ±0,01 mm, y la velocidad de corte de tubos redondos es de 0-8000 mm/min. Las dimensiones del equipo son 6600 mm*900 mm*1100 mm, el peso neto es de aproximadamente 420 KG, el voltaje de alimentación es de 220 V, y el requisito de fuente de gas es aire comprimido sin aceite, sin agua y sin impurezas. El modo de transmisión es por engranajes y cremallera, la guía es una guía cilíndrica de doble lado, el dispositivo de mandril es un soporte de bolas con ranura en V en el mandril delantero más un mandril manual de cuatro mordazas en el mandril trasero, el modo de carga es carga manual seguida de alimentación y corte automáticos, y la longitud de material residual es de aproximadamente 150 mm (varía según el diámetro del tubo). La configuración estándar incluye láser de Guangfang FFRC-15H-EA, cabezal de corte láser Ospri/Yidu/Jiaqiang (no se especifica, se envía aleatoriamente), enfriador Hanli/Teyu (no se especifica, se envía aleatoriamente), sistema CNC de Shanghai Fangling, reductor Pufeide, bancada de tres secciones separadas (cada sección de 2,2 metros) y accionamiento servo del eje Z.

Compra y entrega

El precio promocional actual de fábrica es de $8,499 / set, con un MOQ de 1 set. Se admite personalización de la potencia del láser, la configuración y la longitud de procesamiento de tubos; por favor, contáctenos para confirmar el plan de personalización específico y el precio correspondiente. La información de embalaje y de plazo de entrega no se incluye actualmente en la página; puede contactarnos para obtenerla. Antes de realizar el pedido, se recomienda confirmar el rango de diámetro de los tubos, el espesor de pared de tubo de uso común, la longitud de un solo tubo y el volumen de procesamiento diario promedio; esta información nos ayuda a confirmar si la configuración del equipo es adecuada.

Servicio y soporte

Ofrecemos un año de garantía gratuita, y organizamos la instalación, puesta en marcha y capacitación de operación. Después de que el equipo llegue a la fábrica, ayudaremos a completar la puesta en marcha y capacitaremos al personal de operación; el contenido incluye operación básica del equipo, mantenimiento diario y manejo de problemas comunes. La vida útil del láser y los costos de mantenimiento variarán según la frecuencia de uso, el material de corte y las condiciones de mantenimiento; por favor, contáctenos para confirmar información específica. Si tiene alguna pregunta durante la selección, personalización o uso, puede contactarnos directamente.
