219mm大圆管激光切管机（相贯线）

产品概述

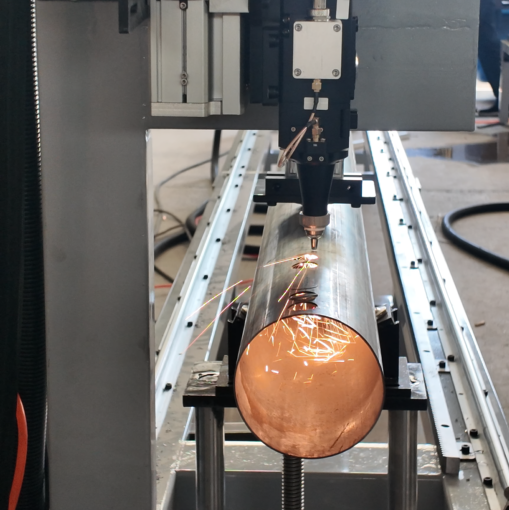

QT-6022M单圆管激光切管机是擎天推出的一款面向圆管加工的激光切割设备。它的有效切割管径为Φ25-219mm，可加工长度不超过6000mm的圆管，主要完成圆管相贯线切割、开孔和截断三类工序。设备标配3000W光纤激光器，切割精度误差±0.5mm，复位精度±0.01mm，圆管切割速度范围0-8000mm/min。整机采用齿轮齿条传动和双边圆柱导轨，前卡V型槽滚珠支撑配合后卡手动四爪卡盘，人工上料后自动送料切割。适合钢结构企业、圆管加工厂和机械制造企业使用。

核心卖点

第一，管径覆盖范围实用，Φ25-219mm基本涵盖常见圆管规格，6米有效切割长度能应对多数钢结构节点管件。第二，相贯线切割精度控制在±0.5mm，复位精度±0.01mm，对管管连接配合要求较高的节点加工比较友好。第三，标配3000W光纤激光器，配合水冷系统，支持0-8000mm/min的圆管切割速度。第四，床身采用三段分体式设计，每段2.2米，方便运输和现场布置。第五，支持激光功率、配置和管材加工长度定制，如果标准配置不完全匹配您的管材规格，欢迎联系我们确认定制方案。

适用场景

这台设备主要用在需要圆管相贯线加工的场合。比如钢结构企业加工桁架、网架、支撑结构中的圆管连接节点，需要切割出相贯线轮廓；圆管加工厂做圆管开孔和下料，替代手工划线切割；机械制造企业加工圆管类零件，要求截断和开孔一次完成。如果您的管材直径在Φ25-219mm之间、长度不超过6米，这台设备可以纳入考虑。管径接近上限或对切割厚度有更高要求时，建议联系我们确认激光功率和配置是否匹配。

规格参数

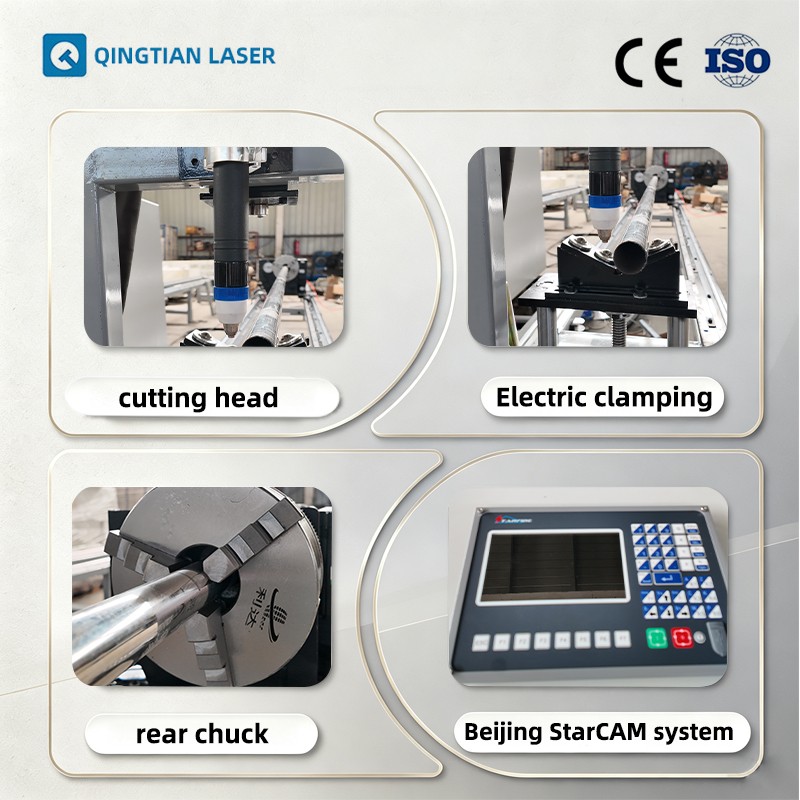

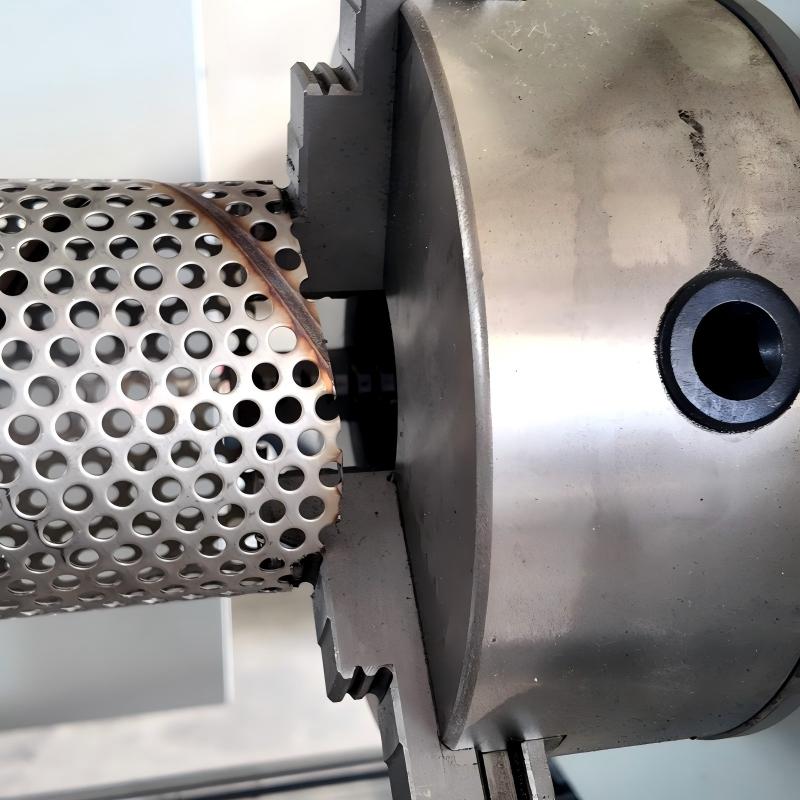

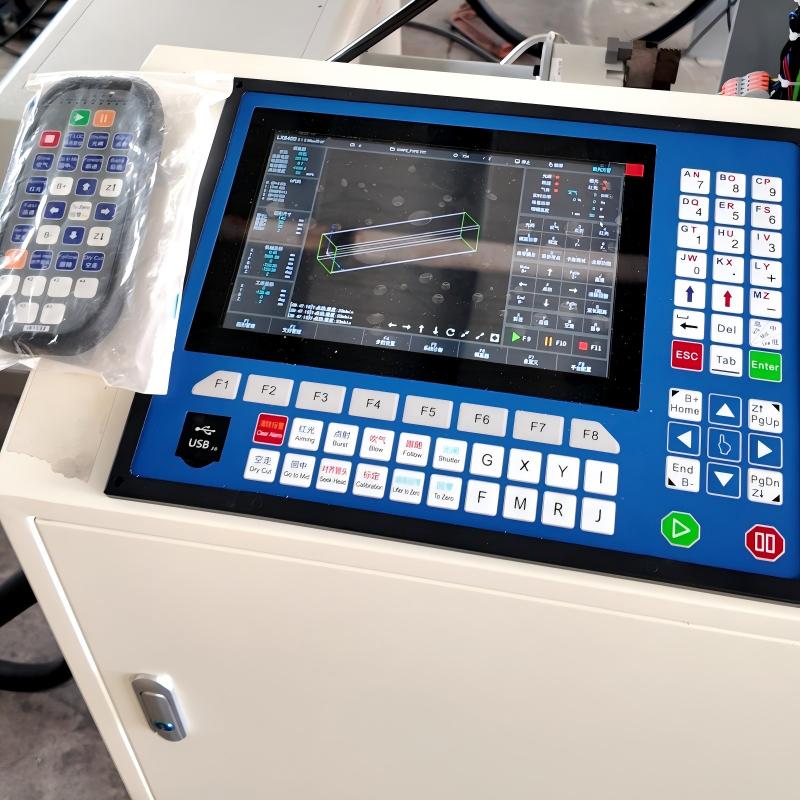

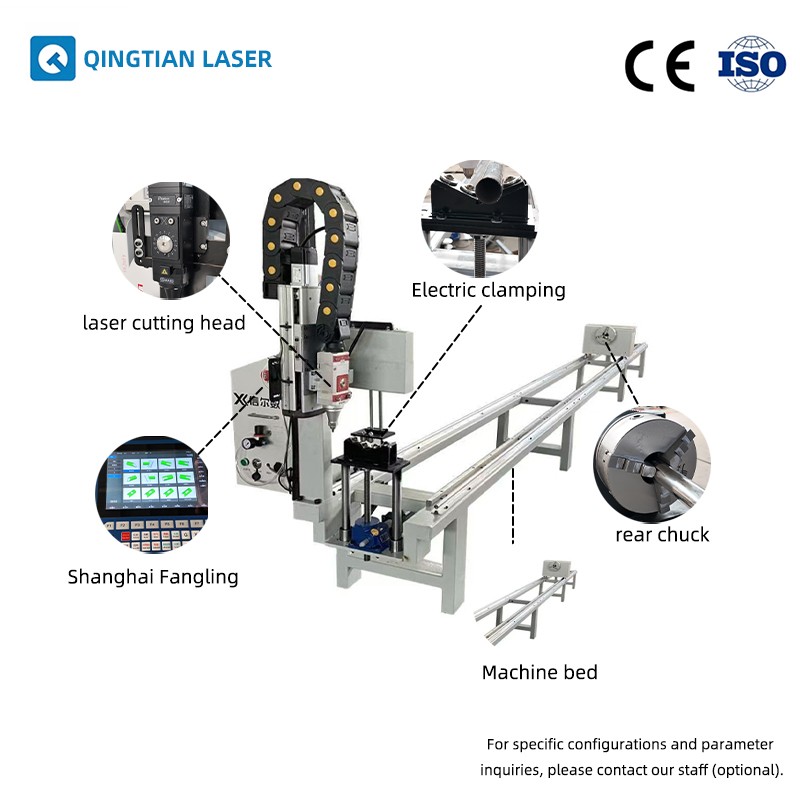

有效切割管径为圆管Φ25-219mm，有效切割管材长度≤6000mm，切割厚度≤4mm（具体根据材质和激光器功率大小决定）。切割精度误差±0.5mm，复位精度±0.01mm，圆管切割速度0-8000mm/min。设备尺寸6600mm*900mm*1100mm，净重约420KG，电源电压220V，气源要求无油无水无杂质的压缩空气。驱动方式为齿轮齿条传动，导轨为双边圆柱导轨，卡盘装置为前卡V型槽滚珠支撑加后卡手动四爪卡盘，上料方式为人工上料后自动送料切割，尾料长度约150mm左右（管径不同有差异）。标准配置包括光坊激光器FFRC-15H-EA、欧斯普瑞/一度/嘉强激光切割头（不指定随机发）、汉立/特域冷水机（不指定随机发）、上海方菱数控系统、普菲德减速机、三段分体式床身（每段2.2米）和Z轴伺服驱动。

采购与交付

当前工厂促销价为$8,499 / set，MOQ为1套。支持激光功率、配置与管材加工长度定制，具体定制方案和对应价格请联系我们确认。包装说明和交期信息暂未在页面中列出，欢迎联系我们获取。下单前建议确认管材直径范围、常用管壁厚度、单根管材长度和日均加工量，这些信息有助于我们协助确认设备配置是否匹配。

服务与支持

我们提供一年免费保修，并安排安装调试与操作培训。设备到厂后，我们会协助完成调试，并对操作人员进行培训，内容包括设备基本操作、日常维护和常见问题处理。激光器使用寿命及维护成本会因使用频率、切割材料和保养情况而不同，具体信息欢迎联系我们确认。如果您在选型、定制或使用过程中有任何问题，可以直接联系我们。
