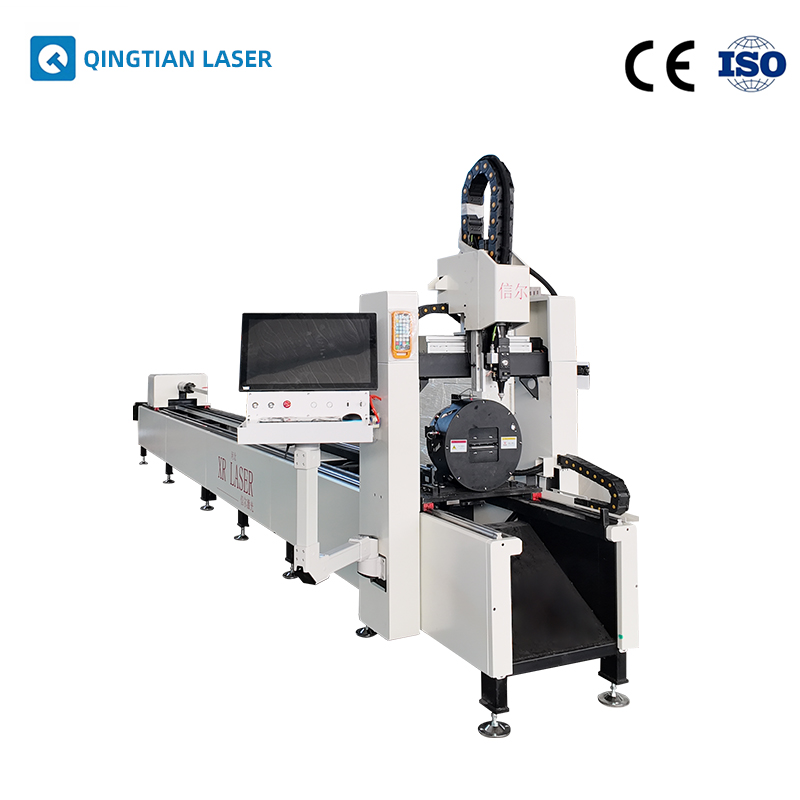

Máquina de corte por láser de tubos estándar con mandril de 120 mm (6 metros)
Para diversos cortes de sección de intersección y perforación de tubos redondos y cuadrados de 10-120 mm
$10,599-11,799 / set
- Interpolación de 4 ejes para mecanizado de líneas de intersección complejas
- Tubo de 6 metros conformado en una sola pasada
- Cremallera y piñón de precisión + servomotor + guías lineales dobles
- Sistema sin programación con biblioteca gráfica integrada
- Alta relación calidad-precio
Introducción detallada
El QT-6012MY adopta una estructura de cuatro ejes sincronizados, con capacidad de paso del mandril de 120 mm, longitud efectiva de corte de tubos de 6000 mm, y admite corte de intersección y perforación de tubos redondos de 15-120 mm, tubos cuadrados o rectangulares de 15-120 mm. El equipo está equipado con mandriles neumáticos delantero y trasero, el mandril delantero puede cortar más allá del límite, y la longitud de material residual se controla en 50 mm. La parte de transmisión utiliza cremallera y piñón de precisión, servomotor y guías lineales de doble lado, velocidad de corte de tubos cuadrados de 0-7000 mm/min, velocidad de corte de tubos redondos de 0-8000 mm/min, error de precisión de corte de ±0,5 mm, precisión de reposicionamiento de ±0,05 mm. El sistema incluye una biblioteca de gráficos propia, operación sin programación, la configuración estándar incluye láser Raycus 15H, cabezal de corte láser Ospri o Jiaqiang, enfriador Te Yu, sistema de control numérico Chaokong, relés Schneider y servomotores Hechuan. Admite personalización de potencia láser, configuración y longitud de procesamiento de tubos, adecuado para fábricas de procesamiento de tubos pequeños y medianos como máquina principal.
- Estructura de cuatro ejes sincronizados, puede realizar corte de secciones de intersección y perforación de tubos redondos, tubos cuadrados y diversos perfiles de intersección, adecuada para escenarios con necesidades de procesamiento de piezas de tubo complejas
- Longitud efectiva de procesamiento de 6 metros, conformado de tubos largos en un solo montaje, reduciendo los errores y la mano de obra causados por múltiples cargas y descargas
- Configuración de mandriles neumáticos delantero y trasero, el mandril delantero puede cortar más allá del límite, longitud de material residual de 50 mm, lo que ayuda a controlar el desperdicio de tubos
- El sistema incluye una biblioteca de gráficos propia, operación sin programación, reduciendo los requisitos de capacidad de programación del operador
- La configuración estándar utiliza láser Raycus, cabezal de corte Ospri/Jiaqiang, enfriador Te Yu, relés Schneider y servomotores Hechuan
- Admite personalización de potencia láser, configuración y longitud de procesamiento de tubos, se puede confirmar la solución específica según las necesidades reales de procesamiento
| Nombre del producto | Máquina de corte láser de tubos estándar con mandril de 120 mm (6 m) |
| Categorías de productos | Máquina de corte láser de tubos |
| Diámetro de tubo de corte efectivo | Tubo redondo 15-120 mm ; tubo cuadrado o rectangular 15-120 mm |
| Espesor de corte | ≤3 mm (según el material y la potencia del láser) |
| Longitud efectiva de tubo de corte | 6000 mm |
| Error de precisión de corte | ±0.5 mm |
| Velocidad de corte | Tubo cuadrado 0-7000 mm/min; tubo redondo 0-8000 mm/min |
| Precisión de reposicionamiento | ±0.05mm |
Aplicaciones
- Fábricas de muebles metálicos que procesan patas de silla, marcos de mesa y otras piezas de conexión de tubos redondos y cuadrados, requieren corte de sección de línea de intersección y perforación
- Fábricas de equipos deportivos que producen piezas tubulares para equipos de fitness, lo que implica corte de tubos en múltiples ángulos y mecanizado de orificios
- Empresas de autopartes que procesan tubos de escape y piezas estructurales tubulares, con requisitos de precisión de corte y consistencia
- Empresas de procesamiento de tubos que aceptan pedidos de corte de línea de intersección y perforación de tubos redondos, cuadrados y rectangulares
- Fábricas pequeñas y medianas de procesamiento de tubos que necesitan un equipo principal de corte de tubos que combine la capacidad de procesar tubos de 6 metros y el costo de adquisición
Descripción general del producto
La máquina estándar de corte láser de tubos con mandril de 120 mm (6 metros) es la máquina de corte láser de tubos de cuatro ejes sincronizados Qingtian QT-6012MY, con capacidad de paso de mandril de 120 mm y longitud de procesamiento efectiva de 6 metros. El equipo se utiliza principalmente para el corte de sección de línea de intersección y perforación de tubos redondos, cuadrados y rectangulares, y es adecuado para empresas de procesamiento de tubos, fábricas de muebles metálicos, fábricas de equipos deportivos y empresas de autopartes. La máquina completa adopta transmisión de piñón y cremallera, guiado por rieles cuadrados y accionamiento por servomotor, con configuración de mandril neumático delantero y trasero, el mandril delantero puede realizar corte en sobrepaso, y la longitud de material residual es de 50 mm. El sistema incluye una biblioteca de gráficos propia, operación sin programación, y la configuración estándar incluye láser Raycus 15H, cabezal de corte láser Ospri o Jiaqiang, enfriador Teyu, sistema de control numérico Chaokong, relés Schneider y servomotores Hechuan.
Ventajas clave
La estructura de cuatro ejes sincronizados permite que este equipo realice el corte y el taladrado de tubos redondos, tubos cuadrados y diversas secciones de línea de intersección, adecuado para ocasiones en las que las uniones de tuberías requieren mecanizado en múltiples ángulos. La longitud de mecanizado efectiva de 6 metros admite la conformación de tubos largos en un solo amarre, reduciendo la carga y descarga repetitiva. Los mandriles neumáticos delantero y trasero, junto con la función de corte fuera de posición del mandril delantero, controlan la longitud del material sobrante en 50 mm, lo que ayuda a reducir el desperdicio de tubería. El sistema incluye una biblioteca de gráficos, por lo que los operarios no necesitan programar desde cero, lo que reduce la dependencia de la capacidad de programación. La parte de transmisión utiliza cremallera y piñón de precisión, servomotor y guías lineales dobles, con una velocidad de corte de tubo cuadrado de 0-7000 mm/min, una velocidad de corte de tubo redondo de 0-8000 mm/min, un error de precisión de corte de ±0,5 mm y una precisión de reposicionamiento de ±0,05 mm. La configuración estándar utiliza láser Raycus, cabezal de corte Ospri/Jiaqiang, enfriador S&A, relé Schneider y servomotor Hechuan, con marcas claramente definidas en los componentes principales.
Aplicaciones
Este equipo está dirigido principalmente a pequeñas y medianas fábricas de procesamiento de tuberías, fábricas de muebles metálicos, fábricas de equipos deportivos y empresas de componentes automotrices. Los escenarios de mecanizado típicos incluyen: corte de piezas de conexión de tubos redondos y cuadrados como patas de sillas y estructuras de mesas para muebles metálicos; corte en múltiples ángulos y taladrado de piezas tubulares para equipos deportivos; mecanizado de tubos de escape y piezas tubulares estructurales para automóviles; y pedidos de corte de línea de intersección de tubos redondos, cuadrados y rectangulares asumidos por empresas de procesamiento de tuberías. Es adecuado para necesidades de procesamiento de tuberías con diámetro de 15-120 mm, longitud de tubo dentro de 6 metros y espesor de corte inferior a 3 mm. Si el objeto de mecanizado supera este rango, o si se necesita mayor potencia o mayor longitud de mecanizado, puede contactarnos para confirmar una solución personalizada.
Especificaciones
Diámetro de corte efectivo: tubo redondo 15-120 mm, tubo cuadrado o rectangular 15-120 mm. Longitud efectiva de corte de tubería: 6000 mm. Espesor de corte: ≤3 mm, determinado específicamente según el material y la potencia del láser. Error de precisión de corte: ±0,5 mm. Precisión de reposicionamiento: ±0,05 mm. Velocidad de corte: tubo cuadrado 0-7000 mm/min, tubo redondo 0-8000 mm/min. Dimensiones del equipo: 7500 mm*800 mm*1100 mm, sujeto al producto real. Voltaje de alimentación: 220 V. Fuente de aire: aire comprimido, sin aceite, sin agua y sin impurezas. Modo de accionamiento: transmisión por cremallera y piñón. Guía: guía cuadrada. Dispositivo de mandril: mandriles neumáticos delantero y trasero, el mandril delantero puede cortar fuera de posición. Modo de carga: carga manual, alimentación automática para corte. Longitud de material sobrante: 50 mm. Configuración estándar: láser Raycus 15H, cabezal de corte láser Ospri/Jiaqiang (se envía aleatoriamente, no se especifica), enfriador S&A, sistema de control numérico Chaokong, relé Schneider, servomotor Hechuan. El peso del equipo, las instrucciones de embalaje, el plazo de entrega y la información de certificación, contáctenos para confirmarlos.
Compra y entrega
La cantidad mínima de pedido es 1 set, con un rango de precio de $10,599-11,799 / set. Se admite personalización de potencia láser, configuración y longitud de procesamiento de tubería; para confirmar el esquema de configuración específico y la cotización, contáctenos. Las instrucciones de embalaje y el plazo de entrega actualmente se pueden confirmar más a fondo según las necesidades de su proyecto; le invitamos a proporcionar el material, diámetro, espesor de pared, longitud de la tubería y cantidad de compra prevista de la tubería a procesar, y le ayudaremos a confirmar la configuración adecuada y el arreglo de entrega.
Servicio y soporte
Ofrecemos un año de garantía gratuita, así como instalación, puesta en marcha y capacitación operativa. Después de la llegada del equipo, organizaremos personal para ayudar con la instalación y puesta en marcha, y capacitaremos a los operarios para ayudar a que el equipo entre en producción lo antes posible. En cuanto a la vida útil del láser, los costos de mantenimiento diario y el reemplazo de piezas de repuesto, contáctenos para conocer la situación específica. Si en la etapa de selección necesita confirmar si el equipo es adecuado para sus necesidades de procesamiento de tuberías, también puede proporcionar muestras de procesamiento o parámetros detallados, y le ayudaremos a determinarlo.
Preguntas frecuentes
¿Qué tuberías puede procesar esta máquina de corte láser de tubos?
QT-6012MY admite corte de sección de línea de intersección y taladrado de tubo redondo de 15-120 mm, tubo cuadrado o rectangular de 15-120 mm, con una longitud de procesamiento efectiva de 6 metros y un espesor de corte ≤3 mm, determinado específicamente según el material y la potencia del láser. Si las especificaciones de su tubería superan este rango, puede contactarnos para confirmar una solución personalizada.
¿Se admite la personalización de potencia láser y configuración?
Sí. Podemos confirmar la potencia láser adecuada, la configuración y la longitud de procesamiento de tubos según su material de procesamiento, diámetro de tubo, espesor de pared y requisitos de eficiencia. Le invitamos a proporcionar sus necesidades específicas de procesamiento; le ayudaremos a confirmar el esquema de configuración y la cotización.
¿Se ofrece instalación, puesta en marcha y capacitación operativa?
Sí. Ofrecemos un año de garantía gratuita y organizamos la instalación, puesta en marcha y capacitación operativa para ayudar al personal operativo a familiarizarse con el funcionamiento del equipo y el mantenimiento diario. Los arreglos específicos pueden confirmarse contactándonos.
¿Cuál es la longitud de material residual de este equipo?
La longitud de material residual es de 50 mm. El equipo utiliza mandriles neumáticos delantero y trasero; el mandril delantero puede realizar corte fuera de posición, lo que ayuda a reducir el desperdicio de tubos.
¿Cómo se confirma la información de embalaje, plazo de entrega y certificación?
Las instrucciones de embalaje, el plazo de entrega y la información de certificación pueden confirmarse más a fondo según los requisitos de su proyecto. Le invitamos a contactarnos, proporcionar sus necesidades de procesamiento y cantidad de compra; le ayudaremos a confirmar los arreglos correspondientes.
