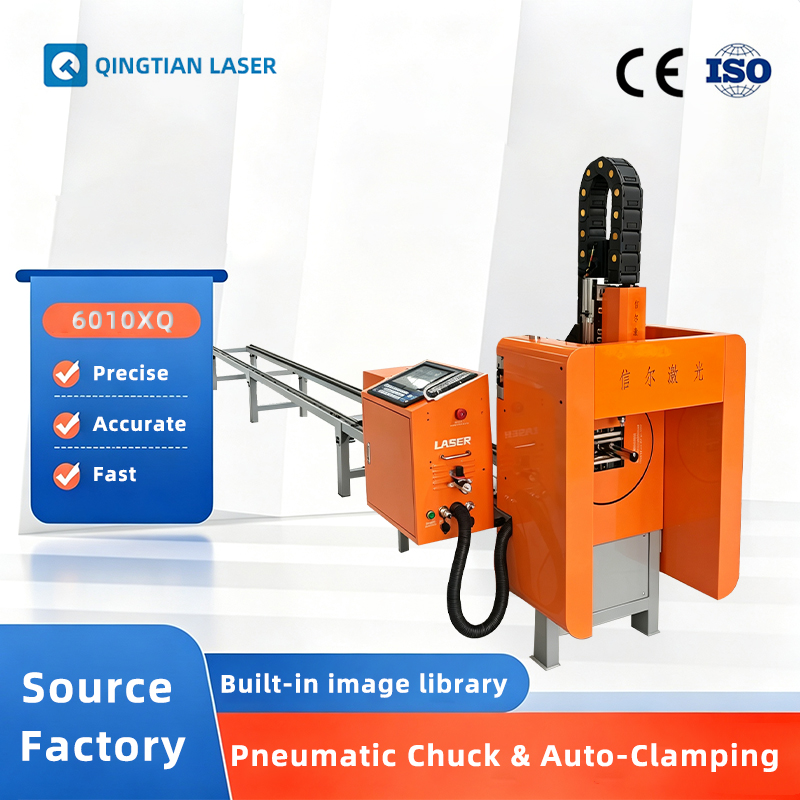

Máquina cortadora de tubos con carcasa de chapa metálica cerrada
Para el corte y perforación CNC de tubos cuadrados y redondos, espesor de corte ≤3 mm
$6,999-9,799 / pieza
- Carcasa cerrada, segura y a prueba de polvo
- Doble mandril neumático delantero y trasero
- Motor servo + transmisión por piñón y cremallera
- Alta estabilidad
- Velocidad de corte en tubo redondo de hasta 8000 mm/min
Introducción detallada
Esta máquina de corte por láser de tubos QT-6010XQ resuelve principalmente las necesidades de corte y perforación por control numérico de tubos cuadrados y tubos redondos. El equipo adopta una carcasa de chapa metálica cerrada, doble mandril neumático delantero y trasero para sujetar el tubo, junto con servomotor y transmisión de piñón y cremallera, la velocidad de corte de tubos redondos puede alcanzar hasta 8000 mm/min, la de tubos cuadrados hasta 7000 mm/min, precisión de reposicionamiento ±0.05 mm, error de precisión de corte ±0.5 mm. Longitud efectiva de corte de tubos 6000 mm, longitud de material residual 200 mm, admite carga manual y posterior corte con avance automático. La configuración estándar incluye láser Raycus o Guangfang, cabezal de corte Ospri o Yidu, enfriador Tempest, sistema de control numérico Shanghai Fangling y relés Schneider. Ofrecemos personalización de potencia láser, configuración y longitud de mecanizado de tubos, garantía de un año para la máquina completa, y proporcionamos instalación, puesta en marcha y capacitación de operación.
- Diseño de carcasa de chapa metálica cerrada, el polvo de corte no se desborda fácilmente, el ambiente del taller es más limpio
- Sujeción con doble mandril neumático delantero y trasero, el rango de mecanizado de tubos cuadrados y redondos cubre 19-100 mm
- Servomotor con transmisión de piñón y cremallera, velocidad de corte de tubos redondos hasta 8000 mm/min
- Error de precisión de corte ±0.5 mm, precisión de reposicionamiento ±0.05 mm, adecuado para mecanizado por lotes
- La configuración estándar utiliza componentes maduros como láser Raycus/Guangfang, enfriador Tempest, sistema Shanghai Fangling, etc.
- Admite personalización de potencia láser, configuración y longitud de mecanizado de tubos, cantidad mínima de pedido 1 unidad
| Nombre del producto | Máquina de corte de tubos con carcasa de chapa cerrada |
| Categorías de productos | Máquina de corte láser de tubos |
| Diámetro de corte efectivo | Tubos redondos y cuadrados de 19-100 |
| Espesor de corte | ≤3 mm (determinado según el material y la potencia del láser) |
| Longitud efectiva de corte del tubo | 6000 mm |
| Error de precisión de corte | ±0.5 mm |
| Velocidad de corte | Tubo cuadrado 0-7000mm/min; tubo redondo 0-8000mm/min |
| Precisión de reposicionamiento | ±0.05mm |
Aplicaciones
- El taller de mecanizado de metales realiza corte y preparación por lotes de tubos cuadrados y redondos
- Fábrica de ferretería que procesa piezas tubulares como barandillas, estanterías y equipos de fitness
- Empresa de decoración arquitectónica que corta tubos decorativos, tubos de barandilla y piezas de acero inoxidable
- Puesto de corte de tubos en el taller que requiere un entorno de producción ordenado y desea reducir el escape de polvo
- Escenario de fabricación que requiere mecanizado CNC como perforado y corte de tubos cuadrados y redondos
Descripción del producto
La cortadora de tubos de carcasa metálica cerrada QT-6010XQ es un equipo de corte por láser de tubos lanzado por la marca Qingtian, utilizado principalmente para el corte CNC y perforado de tubos cuadrados y redondos. El equipo adopta una carcasa metálica cerrada de color naranja, con doble mandril neumático delantero y trasero para sujetar los tubos, y su rango de mecanizado cubre tubos cuadrados y redondos de 19-100mm, con un espesor de corte ≤3mm. La longitud efectiva de corte de tubos de la máquina completa es de 6000mm, con una longitud de material sobrante de 200mm, adecuada para el corte diario y la producción por lotes de tubos en talleres de mecanizado de metales, fábricas de ferretería y empresas de decoración arquitectónica. La estructura cerrada puede reducir el escape de polvo de corte y ayudar al taller a mantener un entorno de producción más ordenado.
Puntos clave
El diseño central de esta cortadora de tubos gira en torno a la estabilidad de sujeción del tubo y la eficiencia de corte. Los dobles mandriles neumáticos delantero y trasero sujetan simultáneamente el tubo, y junto con el servomotor y la transmisión por engranaje y cremallera, la velocidad de corte de tubos redondos puede alcanzar hasta 8000mm/min, y la de tubos cuadrados hasta 7000mm/min. El error de precisión de corte se controla en ±0.5mm, y la precisión de reposicionamiento en ±0.05mm, adecuado para el mecanizado por lotes que exige consistencia dimensional. La carcasa metálica cerrada no solo cumple una función de protección de seguridad, sino que también puede reducir el escape de polvo. La configuración estándar utiliza láseres Raycus o Guangfang, cabezales de corte Ospri o Yidu, enfriadoras Teyu, sistemas de control numérico Shanghai Fangling y relés Schneider, y la máquina completa admite personalización de potencia láser, configuración y longitud de mecanizado de tubos.
Aplicaciones
Este equipo es adecuado para su uso en talleres de mecanizado de metales, fábricas de ferretería y empresas de decoración arquitectónica. Los escenarios típicos incluyen: corte y despiece por lotes de tubos cuadrados y tubos redondos; mecanizado de piezas tubulares como barandillas, estanterías y equipos de fitness; corte de tubos decorativos, tubos para barandillas y piezas de tubo de acero inoxidable; y realización de perforación y corte de tubos en talleres que requieren un entorno de producción estandarizado. El equipo adopta el modo de carga manual y corte con alimentación automática, y el proceso de operación es relativamente directo, adecuado para producción de lotes pequeños y medianos hasta producción por lotes. Si no está seguro de si las especificaciones de sus tubos son compatibles, puede contactarnos para confirmarlo.
Especificaciones
El diámetro efectivo de corte de tubos es de 19-100 mm para tubos cuadrados y redondos, con un grosor de corte ≤3 mm (determinado específicamente según el material y la potencia del láser), una longitud efectiva de corte de tubos de 6000 mm y una longitud de material sobrante de 200 mm. En cuanto a la velocidad de corte, para tubos cuadrados es de 0-7000 mm/min y para tubos redondos es de 0-8000 mm/min; el error de precisión de corte es de ±0,5 mm y la precisión de reposicionamiento es de ±0,05 mm. Las dimensiones del equipo son 6600 mm×800 mm×1100 mm, con un peso aproximado de 430 kilogramos, todo ello sujeto al producto real. La tensión de alimentación es de 220 V y el requisito de fuente de gas es aire comprimido sin aceite, sin agua y sin impurezas. El modo de transmisión es por engranajes y cremallera, la guía es de riel cilíndrico y el mandril es un mandril neumático delantero y trasero. La configuración estándar incluye láser Raycus/Guangfang, cabezal de corte Ospri/Yidu, enfriador Teyu, sistema de control numérico Shanghai Fangling y relés Schneider. Para obtener información sobre el embalaje, el plazo de entrega y las certificaciones y cualificaciones, contacte con nosotros para confirmarlo.
Compra y entrega
La cantidad mínima de pedido de este producto es de 1 unidad, y el rango de precio es de $6,999-9,799 por unidad; el precio específico se ajustará según la potencia del láser, la configuración y la longitud de mecanizado de tubos, entre otras opciones de personalización. Ofrecemos personalización de la potencia del láser, la configuración y la longitud de mecanizado de tubos; puede indicarnos las especificaciones de los tubos, el grosor de corte, los requisitos de potencia y la cantidad, y le ayudaremos a confirmar la configuración y darle una cotización. Por el momento, para obtener información sobre el embalaje y el plazo de entrega, contacte con nosotros para confirmarlo, y le proporcionaremos información concreta según las necesidades de su proyecto.
Servicio y soporte
Ofrecemos un año de garantía gratuita para este equipo, y organizamos la instalación, puesta en marcha y capacitación operativa para ayudar a sus operadores a familiarizarse con el equipo lo antes posible. Si durante la fase de selección necesita confirmar el rango de mecanizado de tubos, la configuración de potencia del láser o las opciones de personalización, puede contactarnos y le ayudaremos a confirmarlo según sus necesidades reales de mecanizado. Si surge algún problema durante el uso del equipo, también puede contactarnos en cualquier momento para obtener asistencia.
Preguntas frecuentes
¿Qué tipos de tubos puede mecanizar esta cortadora de tubos de tipo cerrado?
La QT-6010XQ es adecuada para el corte y perforación por control numérico de tubos cuadrados y redondos, con un diámetro efectivo de corte de 19-100 mm y un grosor de corte ≤3 mm. El grosor concreto que se puede cortar depende del material del tubo y de la potencia del láser. Si tiene especificaciones de tubos concretas, puede contactarnos para confirmar si son compatibles.
¿Se admite la personalización de la potencia del láser y la configuración?
Sí. Podemos personalizar la potencia del láser, la configuración y la longitud de mecanizado de tubos según sus necesidades de mecanizado. El láser y el cabezal de corte de la configuración estándar se envían de forma aleatoria entre Raycus/Guangfang y Ospri/Yidu, sin designación de marca. Puede indicarnos sus necesidades concretas y le ayudaremos a confirmar el plan de configuración adecuado.
¿El equipo ofrece instalación, puesta en marcha y capacitación de operación?
Sí. Ofrecemos un año de garantía gratuita y organizamos la instalación, la puesta en marcha y la capacitación de operación para ayudar a los operadores a familiarizarse con el uso del equipo. Los detalles específicos de la instalación y el contenido de la capacitación se pueden confirmar contactándonos.
¿Cuáles son la velocidad de corte y la precisión de esta máquina cortadora de tubos?
La velocidad de corte para tubos cuadrados es de 0-7000 mm/min, y para tubos redondos es de 0-8000 mm/min. El error de precisión de corte es de ±0,5 mm, y la precisión de reposicionamiento es de ±0,05 mm. El efecto de corte real se verá afectado por el material del tubo, el grosor y la potencia del láser; puede contactarnos para confirmarlo más a fondo según sus requisitos de procesamiento.
¿Cuál es la cantidad mínima de pedido y el precio?
La cantidad mínima de pedido es de 1 unidad, y el rango de precio es de $6,999-9,799 por unidad. El precio final se determinará según la potencia del láser, la configuración y la longitud de procesamiento del tubo, entre otras opciones personalizadas que elija. Puede indicarnos las especificaciones del tubo, el grosor de corte y la cantidad, y le ayudaremos a confirmar la configuración y a cotizar.
