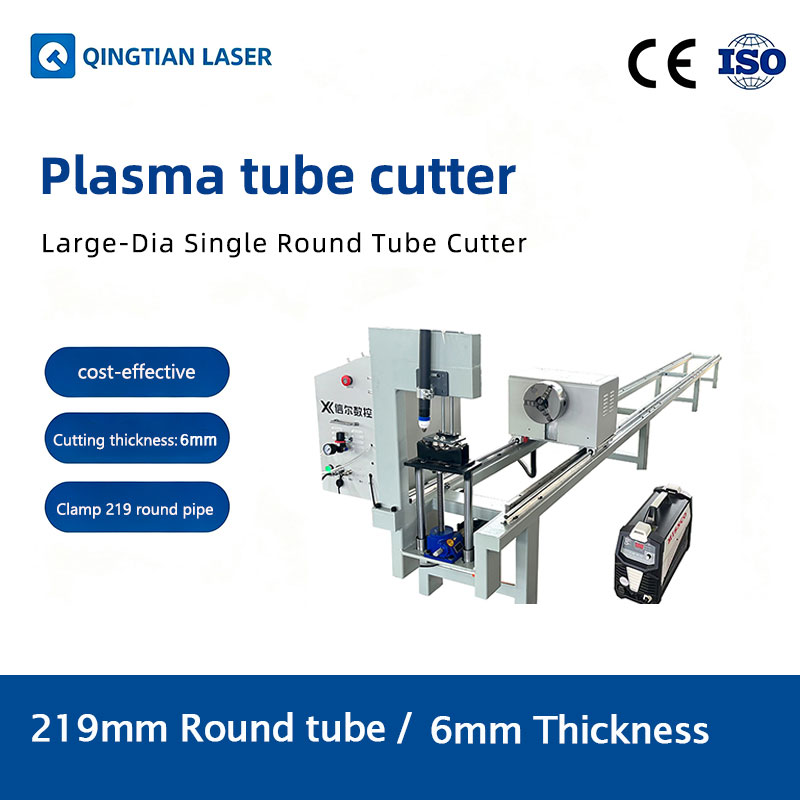

Máquina de corte por plasma para tubos redondos de 219 mm (100 A)

Descripción del producto

La QT-6022DM es una máquina de corte por plasma de un solo tubo redondo, con un rango de mecanizado que cubre tubos redondos de Φ25-219 mm, una longitud máxima de mecanizado de 6 metros y un espesor de corte ≤6 mm; el espesor concreto depende de la potencia de la fuente de plasma equipada. La máquina incluye de serie una fuente de plasma Oumelong de 100 A, un soplete de precisión P80 y un sistema de control numérico Starfire, y utiliza transmisión por engranaje y cremallera y guías cilíndricas dobles. El soporte delantero de bolas con ranura en V se combina con el mandril trasero de tres mordazas de ajuste manual; tras la carga manual, el avance y el corte son automáticos. La velocidad de corte es de 0-8000 mm/min, el error de precisión de corte es de ±1,0 mm, la precisión de reposicionamiento es de ±0,01 mm y el material sobrante es de aproximadamente 200 mm. El peso neto de la máquina completa es de aproximadamente 430 KG, y utiliza alimentación de 220 V y aire comprimido. Es adecuada para empresas de mecanizado de tubos redondos, equipos de instalación de estructuras metálicas y plantas de procesamiento de tuberías para el corte de tubos redondos, la perforación de líneas de intersección y el mecanizado de tuberías.

Ventajas clave

Esta máquina resuelve principalmente el problema del corte por lotes de tubos redondos y la perforación de líneas de intersección. El rango de diámetros de mecanizado cubre Φ25-219 mm, y la longitud de 6 metros se puede personalizar, por lo que puede adaptarse a las especificaciones comunes de tubos redondos. Incluye de serie una fuente de plasma Oumelong de 100 A, con un espesor de corte ≤6 mm; el coste de los consumibles de corte por plasma es bajo, y en el mecanizado por lotes la eficiencia es mayor que la del corte manual. La velocidad de corte es de 0-8000 mm/min, el error de precisión de corte es de ±1,0 mm y la precisión de reposicionamiento es de ±0,01 mm, lo que la hace adecuada para procesos de corte de tubos redondos que exigen precisión de corte. La transmisión utiliza engranaje y cremallera más guías cilíndricas dobles; el soporte delantero de bolas con ranura en V se combina con el mandril trasero de tres mordazas de ajuste manual; tras la carga manual, el avance y el corte son automáticos, y el material sobrante es de aproximadamente 200 mm. Admite personalización de la longitud de mecanizado del tubo y de la configuración, con pedido mínimo de 1 set.

Aplicaciones

Las empresas de mecanizado de tubos redondos pueden utilizarla para el corte por lotes de tubos redondos, cortándolos a longitud antes de pasar al siguiente proceso. Los equipos de instalación de estructuras metálicas pueden cortar tubos redondos en obra o en el taller de mecanizado, para la perforación de líneas de intersección de componentes como celosías y soportes. Las plantas de procesamiento de tuberías pueden utilizarla para mecanizar tubos redondos de Φ25-219 mm, realizando tareas de corte como perforación y corte transversal. Los talleres que necesitan capacidad de mecanizado de tubos redondos de 6 metros de longitud pueden utilizar esta máquina para sustituir el corte manual o el corte semiautomático. Los procesos de corte de tubos redondos que requieren una precisión de corte de ±1,0 mm y desean controlar el coste de los consumibles de plasma también son adecuados para utilizar esta máquina.

Especificaciones

El diámetro de corte efectivo es de tubo redondo Φ25-219 mm, el espesor de corte es ≤6 mm (determinado según la potencia del plasma), y la longitud efectiva de corte del tubo es ≤6000 mm (dimensiones personalizables). El error de precisión de corte es de ±1,0 mm, la velocidad de corte para tubo redondo es de 0-8000 mm/min y la precisión de reposicionamiento es de ±0,01 mm. Las dimensiones de la máquina son 6600 mm*500 mm*1100 mm (sujetas al producto real), y el peso neto es de aproximadamente 430 KG. La tensión de alimentación es de 220 V y la fuente de gas es aire. El modo de accionamiento es transmisión por engranaje y cremallera, las guías son guías cilíndricas dobles, el dispositivo de mandril es soporte delantero de bolas con ranura en V y mandril trasero de tres mordazas de ajuste manual, el modo de carga es carga manual seguida de avance y corte automáticos, y la longitud del material sobrante es de aproximadamente 200 mm. La configuración estándar incluye fuente de plasma Oumelong de 100 A, soplete de precisión P80, sistema de control numérico Starfire, relé Omron y motor paso a paso Pulfeide. Para las instrucciones de embalaje, el plazo de entrega y las certificaciones, contacte con nosotros para confirmarlo.

Compra y entrega

El precio de esta máquina cortadora de tubos por plasma para tubos redondos QT-6022DM es de $2,499 / set, con pedido mínimo de 1 set. Admite personalización de la potencia láser, la configuración y la longitud de mecanizado del tubo; para el plan de personalización concreto y la cotización, contacte con nosotros para confirmarlo. Para las instrucciones de embalaje y el plazo de entrega, contacte con nosotros para confirmarlo; le ayudaremos a organizarlo según su dirección de entrega y la cantidad. Antes de realizar el pedido, se recomienda confirmar el rango de diámetros de mecanizado, el espesor de corte, la longitud de mecanizado y los requisitos de configuración, para que podamos ayudarle a confirmar el modelo adecuado.

Servicio y soporte

Ofrecemos un año de garantía gratuita, así como instalación, puesta en marcha y capacitación operativa. Después de la llegada del equipo, le ayudaremos a completar la instalación y puesta en marcha, y capacitaremos al personal de operación para ayudarle a ponerlo en producción lo antes posible. Si durante el uso encuentra problemas relacionados con parámetros de corte, cambio de consumibles o mantenimiento diario, no dude en contactarnos para confirmarlo.
