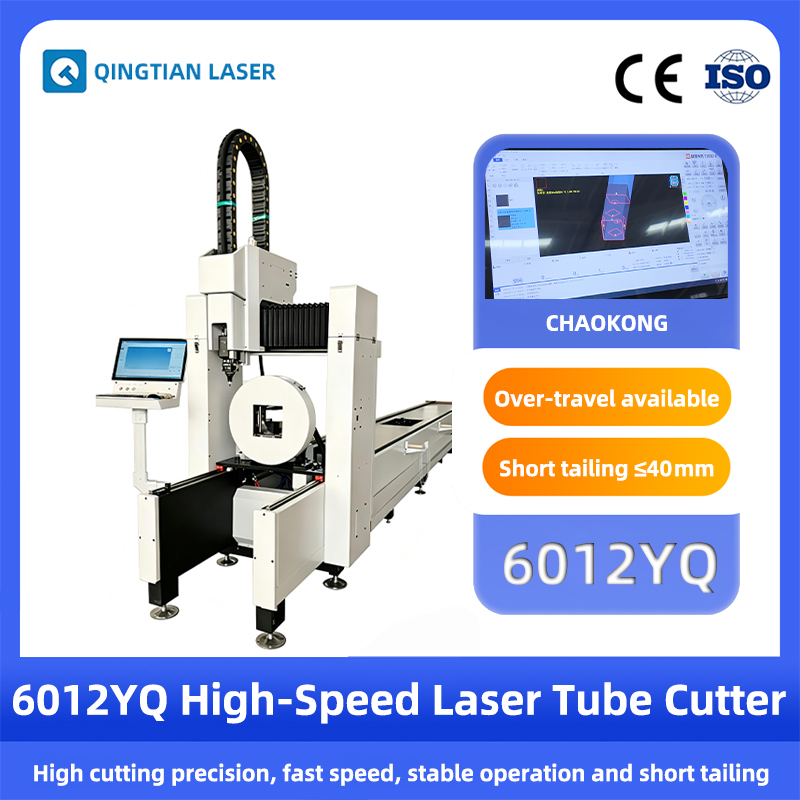

Máquina de corte por láser de tubos de alta velocidad QT-6012YQ (residuo ultracorto)
Para el corte de alta velocidad, el mecanizado de líneas de intersección y el taladrado de tubos de hasta 120 mm, con soporte para residuos ultracortos
$14,699-15,299 / set
- Corte de retales ultra cortos (mínimo 40 mm) para ahorrar material
- Velocidad del eje Y de 80 m/min para alta velocidad y eficiencia
- Diseño de desplazamiento y retroceso del mandril frontal
- Láser de Guangfang + cabezal de corte Ospri
- Neumática SMC + eléctrica Schneider
Introducción detallada
La máquina de corte láser de tubos de alta velocidad QT-6012YQ está orientada a escenarios de procesamiento en lote de tubos, y puede procesar tubos con diámetro de tubo redondo y lado de tubo cuadrado de 10 mm a 120 mm, y longitud no superior a 6000 mm. El equipo adopta una estructura en la que el mandril frontal se desplaza para evitar el cabezal de corte, lo que controla el material residual en 80 mm, con un mínimo de 40 mm; para las fábricas de barandillas y fábricas de muebles con gran volumen diario de corte de material, el efecto de ahorro de material se refleja directamente en el costo. La velocidad máxima de desplazamiento del eje Y es de 80 m/min, y junto con una aceleración de 1G y una velocidad de rotación del mandril de 150 r/min, es adecuada para producción continua de alto rendimiento. La configuración principal incluye láser de Guangfang, cabezal de corte de Ospri, componentes neumáticos SMC y eléctricos Schneider, con una potencia láser de 1500 W y una potencia total de la máquina de 12 KW. Se admite personalización de la potencia láser, la configuración y la longitud de procesamiento de tubos; le invitamos a contactarnos para confirmar la solución específica.
- El mandril frontal se desplaza para evitar el cabezal de corte, la longitud del material residual es de 80 mm, con un mínimo de 40 mm, lo que reduce el desperdicio de tubos
- La velocidad máxima de desplazamiento del eje Y es de 80 m/min, la aceleración es de 1G, adecuada para corte continuo de alto rendimiento
- Puede procesar diámetro de tubo redondo y lado de tubo cuadrado de 10 mm a 120 mm, y la longitud de una sola pieza no supera los 6000 mm
- Láser de Guangfang, cabezal de corte de Ospri, neumática SMC y eléctricos Schneider, configuración clara de componentes principales
- Se admite personalización de la potencia láser, la configuración y la longitud de procesamiento de tubos, y la solución se puede confirmar según los requisitos del proyecto
- Un año de garantía gratuita, se ofrece instalación, puesta en marcha y capacitación de operación
| Nombre del producto | Máquina de corte láser de tubos de alta velocidad QT-6012YQ (desperdicio ultracorto) |
| Categoría de producto | Máquina de corte láser de tubos |
| Dimensiones de mecanizado de tubos | 10≤diámetro de tubo redondo y lado de tubo cuadrado≤120, L≤6000; |
| Recorrido del eje X | 200 mm |
| Recorrido del eje Y | 6500 mm |
| Recorrido del eje Z | 120 mm |
| Precisión de posicionamiento de los ejes X e Y | ±0.05/1000mm |
| Precisión de posicionamiento repetitivo de los ejes X e Y | ±0.03/1000mm |
Aplicaciones
- Corte por lotes de tubos en fábricas de barandillas, se necesita controlar la longitud del material sobrante y reducir el costo de material por pieza
- Corte, perforación y procesamiento de líneas de intersección de piezas tubulares metálicas en fábricas de muebles, se requiere un ritmo de producción continuo y estable
- Empresas de procesamiento de tubos como equipos de fitness y estanterías, que procesan tubos redondos y tubos cuadrados de hasta 120 mm
- Talleres de procesamiento de tubos que reemplazan equipos antiguos o añaden nuevas líneas de producción, prestando atención a la eficiencia de corte y al ahorro de material
- Proyectos de procesamiento de tubos que requieren potencia láser o longitud de procesamiento personalizadas, la configuración se confirma según las especificaciones concretas del tubo
Descripción general
QT-6012YQ es una máquina de corte láser de tubos de alta velocidad lanzada por Qingtian para el procesamiento por lotes de tubos. Su característica principal es que el mandril frontal puede desplazarse para esquivar el cabezal de corte, controlando el material sobrante en 80 mm, con un mínimo alcanzable de 40 mm. El equipo puede procesar tubos redondos con diámetro y tubos cuadrados con lado de 10 mm a 120 mm, y longitud no superior a 6000 mm, utilizándose para corte, procesamiento de líneas de intersección y perforación. La velocidad máxima de desplazamiento del eje Y es de 80 m/min, la aceleración es de 1G, y la velocidad máxima del mandril es de 150 r/min, adecuada para escenarios como fábricas de barandillas y fábricas de muebles que necesitan corte continuo de alta producción.
Ventajas clave
Primero, ahorro de material. El mandril frontal se desplaza para evitar el cabezal de corte, la longitud de material residual es de 80 mm, con un mínimo de 40 mm, lo que permite una mayor tasa de utilización del material en el corte por lotes. Segundo, alta velocidad. La velocidad máxima de desplazamiento del eje Y es de 80 m/min, con una aceleración de 1G, adecuada para producción continua de alto ritmo. Tercero, configuración clara. Utiliza láser de Guangfang, cabezal de corte de Ospri, componentes neumáticos SMC y electricidad Schneider, con una potencia láser de 1500W y una potencia total de la máquina de 12KW. Cuarto, personalizable. Admite personalización de la potencia láser, la configuración y la longitud de procesamiento de tubos; por favor, contáctenos para confirmar la solución específica.
Aplicaciones
La QT-6012YQ es adecuada para el corte por lotes de tubos, el corte con material residual ultracorto y la producción continua de alto volumen. Los usuarios típicos incluyen fábricas de barandillas, fábricas de muebles y empresas de procesamiento de tubos como equipos de fitness y estanterías. Los objetos de procesamiento son tubos con diámetro de tubo redondo y lado de tubo cuadrado de 10 mm a 120 mm, y longitud de una sola pieza no superior a 6000 mm, y puede realizar corte, perforación y procesamiento de línea de intersección. Si sus especificaciones de tubo o el ritmo de producción tienen requisitos especiales, le invitamos a contactarnos para confirmar la configuración.
Especificaciones
Dimensiones de procesamiento de tubos: 10 ≤ diámetro de tubo redondo y lado de tubo cuadrado ≤ 120, L ≤ 6000; recorrido del eje X 200 mm, recorrido del eje Y 6500 mm, recorrido del eje Z 120 mm; precisión de posicionamiento de los ejes X e Y ±0,05/1000 mm, precisión de posicionamiento repetido ±0,03/1000 mm; aceleración 1G m/s²; velocidad máxima de desplazamiento del eje Y 80 m/min; velocidad máxima del mandril 150 r/min; longitud de material residual 80 mm, mínimo 40 mm; potencia láser 1500W, potencia total de la máquina 12KW; requisitos de alimentación 220V/50Hz; distancia focal de colimación del cabezal de corte 100 mm, distancia focal de enfoque 150 mm, rango de ajuste del foco -7 mm ~ +6 mm. Para otras configuraciones e información de entrega, por favor contáctenos para confirmar.
Compra y entrega
La cantidad mínima de pedido de la QT-6012YQ es de 1 set, con un rango de precio de $14,699-15,299 / set. Admite personalización de la potencia láser, la configuración y la longitud de procesamiento de tubos; la selección específica y la cotización deben confirmarse en función de las especificaciones de su tubo, los requisitos de producción y las condiciones del sitio. Para la descripción del embalaje y el plazo de entrega, por favor contáctenos para confirmar; le proporcionaremos información precisa según la configuración del pedido y la situación de programación de producción. Le invitamos a proporcionar las dimensiones del tubo, la cantidad y los requisitos de procesamiento para que podamos ayudarle con la cotización.
Servicio y soporte
Ofrecemos un año de garantía gratuita, y nos encargamos de la instalación, puesta en marcha y capacitación de operación, para ayudar a que el equipo entre en producción lo antes posible. En cuanto a la vida útil del láser, el costo de mantenimiento diario y el ciclo de reemplazo de repuestos, le invitamos a contactarnos para confirmar; le daremos una explicación específica según sus condiciones de uso. Si encuentra problemas durante el uso del equipo, puede contactarnos directamente para obtener soporte técnico.
Preguntas frecuentes
¿Qué tamaño de tubos puede procesar la QT-6012YQ?
Puede procesar tubos con diámetro de tubo redondo y lado de tubo cuadrado de 10 mm a 120 mm, y longitud de una sola pieza no superior a 6000 mm, para corte, perforación y procesamiento de línea de intersección. Si las especificaciones del tubo se acercan a los valores límite o tienen una sección especial, se recomienda contactarnos para confirmar.
¿Cuánto material se puede ahorrar con el corte de material residual ultracorto?
La longitud de material sobrante del equipo está calibrada en 80 mm, y mediante el desplazamiento del mandril delantero para evitar el cabezal de corte, se puede lograr un mínimo de 40 mm. En comparación con la longitud de material sobrante convencional, durante el corte por lotes cada tubo puede producir una pieza terminada adicional; el ahorro específico de material depende de la longitud de su tubo y de la longitud de las piezas a cortar.
¿Se admite personalización de la potencia láser y la configuración?
Se admite personalización de la potencia láser, la configuración y la longitud de mecanizado del tubo. La potencia láser de la configuración estándar es de 1500 W. Si necesita otra potencia o componentes de una marca específica, contáctenos para confirmar la solución viable y el precio correspondiente.
¿Se ofrece instalación, puesta en marcha y capacitación de operación?
Ofrecemos un año de garantía gratuita y nos encargamos de la instalación, la puesta en marcha y la capacitación de operación. El arreglo específico del servicio se confirmará según la configuración del equipo y su región; le invitamos a contactarnos para conocer más detalles.
¿Cómo se confirman el plazo de entrega y el embalaje?
Las indicaciones sobre el plazo de entrega y el embalaje deben confirmarse según la configuración del pedido y la situación de programación de la producción. Contáctenos y proporcione las dimensiones del tubo, la cantidad y los requisitos de mecanizado; le ayudaremos a confirmar el arreglo de entrega y la cotización.
