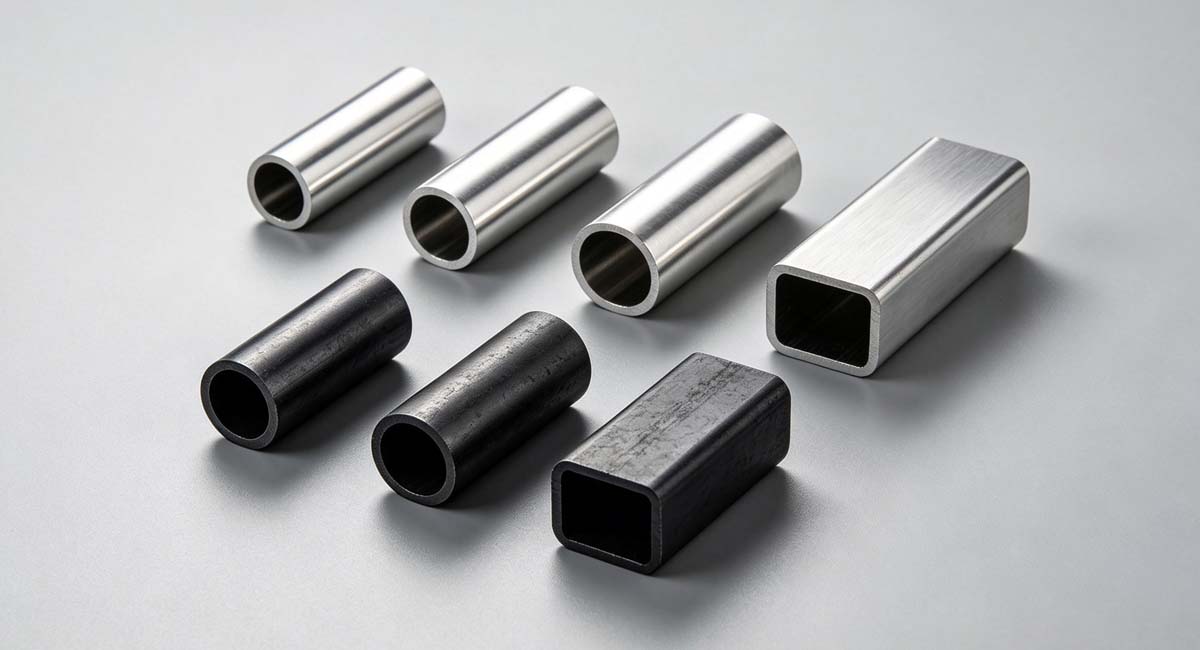

Yêu cầu về độ chính xác trong sản xuất ống phụ tùng ô tô: Độ chính xác định vị ±0,05mm có đủ không?

Yêu cầu về độ chính xác trong sản xuất ống phụ tùng ô tô: Độ chính xác định vị ±0,05mm có đủ không?

Trả lời trực tiếp: Đối với đa số các trường hợp cắt laser ống phụ tùng ô tô (như ống dầu, ống khí, ống kết cấu, đường ống xả), độ chính xác định vị ±0.05mm là đủ, thậm chí hơi dư. Nhưng 'độ chính xác có đủ hay không' không thể chỉ nhìn vào con số này, điều quan trọng là sản phẩm ống bạn sản xuất thuộc cấp độ chính xác nào.

Yêu cầu về độ chính xác trong sản xuất ống phụ tùng ô tô có cao không? Cao, nhưng cao ở 'tính nhất quán' chứ không phải 'độ chính xác an toàn hơn'. Ống phụ tùng ô tô thường là các chi tiết sản xuất hàng loạt, điều thực sự ảnh hưởng đến chất lượng lắp ráp không phải là một ống cắt chính xác đến mức nào, mà là mỗi ống đều được cắt chính xác như nhau.

Khe hở lắp ráp sau hàn và uốn ống thường được yêu cầu kiểm soát ở mức 0.1–0.3mm, sai số định vị trong khâu cắt chỉ cần ổn định trong phạm vi ±0.05mm là sẽ không trở thành nút thắt cổ chai của toàn bộ quy trình công nghệ. So với đó, sai số do đàn hồi ngược khi uốn ống và biến dạng khi hàn thường lớn hơn nhiều so với sai số định vị khi cắt.

Yêu cầu về độ chính xác của ống phụ tùng ô tô có phải là một chỉ số đơn lẻ không?

Không phải. Trong sản xuất thực tế, độ chính xác của phụ kiện ống được cấu thành từ ba lớp, thiếu một trong số đó là không được:

• Độ chính xác định vị: Độ lệch giữa vị trí chỉ định và vị trí thực tế đạt được, quyết định việc "cắt có chính xác hay không".

• Độ chính xác định vị lặp lại: Độ lệch nhất quán khi đạt đến cùng một vị trí nhiều lần, quyết định việc "mỗi ống đều được cắt chính xác như nhau".

• Chất lượng bề mặt cắt: Bao gồm độ vuông góc của bề mặt cắt, chiều cao ba via, chiều rộng vùng ảnh hưởng nhiệt, phần này do công suất laser và thông số quy trình cắt quyết định, khác với độ chính xác định vị.

Đối với phụ kiện ống ô tô, độ chính xác lặp lại định vị thường quan trọng hơn độ chính xác định vị. Trong sản xuất hàng loạt, nếu vị trí cắt của mỗi ống đều lệch về cùng một hướng 0,04mm, có thể hiệu chỉnh bằng bù chương trình;Nhưng nếu mỗi lần hướng và độ lớn lệch khác nhau, thì không thể giải quyết bằng bù trừ, tỷ lệ phế phẩm sẽ tăng trực tiếp.

Sự khác biệt giữa độ chính xác định vị và độ chính xác lặp lại định vị

Dùng một phép so sánh đơn giản: độ chính xác định vị là "điểm trúng đạn của bạn cách tâm bia bao xa khi ngắm vào tâm", độ chính xác lặp lại định vị là "các điểm trúng đạn của bạn phân tán với nhau như thế nào mỗi lần bắn". Cái trước có thể hiệu chỉnh, cái sau là sự thể hiện tổng hợp của độ cứng cơ khí thiết bị và độ ổn định của hệ thống điều khiển.

Lấy thông số của Maidi 6012QL-3000W làm ví dụ: độ chính xác định vị trục X/Y ±0,05mm, độ chính xác lặp lại định vị ±0,03mm. Điều này có nghĩa là khi thiết bị cắt hàng loạt, với cùng một ống và cùng một vị trí cắt, sai lệch vị trí mỗi lần đạt được sẽ không vượt quá ±0,03mm – mức độ nhất quán này đủ để đáp ứng yêu cầu sản xuất hàng loạt phụ kiện ống ô tô. Các tình huống thực sự cần độ chính xác cao hơn (như mức ±0.01mm) thường là đường ống thủy lực hàng không vũ trụ hoặc ống dụng cụ chính xác, các lĩnh vực này có yêu cầu về vật liệu và quy trình cắt cao hơn nhiều so với ống ô tô thông thường, không thể giải quyết chỉ bằng cách tăng độ chính xác định vị.

Bước tiếp theo xác nhận hành động：Đối chiếu với yêu cầu dung sai trên bản vẽ của ống hiện có, tập trung vào hai con số——dung sai khoảng cách từ đầu ống đến lỗ, và độ lệch tối đa cho phép khi kiểm tra mẫu hàng loạt. Nếu cả hai dung sai này đều trên ±0.1mm, thì độ chính xác định vị ±0.05mm hoàn toàn đủ dùng;Nếu dung sai được siết chặt xuống dưới ±0.05mm, cần xác nhận thêm chất lượng bề mặt cắt có đáp ứng yêu cầu hay không, phần này liên quan đến công suất laser và cấu hình khí, khuyến nghị cung cấp bản vẽ ống và thông tin vật liệu trực tiếp cho đội ngũ Maidi để thực hiện kiểm tra mẫu cắt.

Độ chính xác định vị ±0.05mm ở mức nào trong cắt ống ô tô?

Phạm vi yêu cầu độ chính xác điển hình của ống ô tô

Yêu cầu độ chính xác cắt của ống ô tô (như hệ thống xả, ống dẫn dầu, chi tiết kết cấu khung gầm) không phải là một giá trị duy nhất, mà được phân theo mục đích sử dụng:

• Phụ kiện ống kết cấu(dầm ngang khung phụ, dầm chống va, v.v.): Sau khi lắp ráp, nhạy cảm với khe hở hàn, dung sai chiều dài và góc mặt cắt thường yêu cầu trong phạm vi ±0.1mm～±0.3mm , một số bộ phận quan trọng sẽ được siết chặt đến ±0.1mm.

• Phụ kiện ống kín(mặt đầu mối nối ống dầu, ống khí): Yêu cầu cao hơn về độ phẳng mặt đầu và tính nhất quán chiều dài, dung sai phổ biến trong sản xuất hàng loạt là ±0.05mm～±0.1mm。

• Giá đỡ bên trong, ống nối không yêu cầu ngoại quan：±0.3mm～±0.5mm là đủ đáp ứng, độ chính xác dư thừa ngược lại làm tăng chi phí.

Cần lưu ý rằng, "dung sai chi tiết" ghi trên bản vẽ của nhà máy chính không bằng "độ chính xác định vị của thiết bị" - cái trước bao gồm nhiều yếu tố chồng chất như đàn hồi vật liệu, sai số đồ gá, biến dạng nhiệt, v.v. Trong sản xuất thực tế, độ chính xác định vị của thiết bị thường cần cao hơn một bậc so với dung sai chi tiết, mới có thể đảm bảo tốt hơn tính ổn định hàng loạt.

Giải thích thông số độ chính xác của 6012QL-3000W

Độ chính xác định vị trục X/Y của Maidi 6012QL-3000W là ±0.05mm，độ chính xác định vị lặp lại ±0.03mmÝ nghĩa của hai con số này khác nhau:

• Độ chính xác định vị ±0.05mm: độ lệch tối đa giữa vị trí lệnh và vị trí thực tế đạt được.Nó quyết định độ chính xác kích thước ổn định hơn cho việc cắt từng chi tiết.

• Độ chính xác định vị lặp lại ±0.03mm: sự nhất quán khi lặp lại đến cùng một vị trí.Nó quyết định sự dao động kích thước giữa các chi tiết ống trong sản xuất hàng loạt.

Đối chiếu với các cấp độ nhu cầu ở trên, độ chính xác định vị ±0.05mm bao phủ yêu cầu dung sai ±0.05mm～±0.1mm của các chi tiết ống loại kín, đồng thời để lại biên độ cho sai số đồ gá và sự khác biệt giữa các lô vật liệu. Đối với các loại ống kết cấu (±0.1mm～±0.3mm), thiết bị này ở trạng thái 'dư dả' về độ chính xác—yếu tố thực sự ảnh hưởng đến chất lượng cuối cùng thường là định vị đồ gá và tính nhất quán của bản thân ống, chứ không phải khả năng định vị của máy cắt ống laser.

Sự đánh đổi quan trọng nằm ở chỗ: Nếu bạn gia công ống kết cấu có thành dày, độ thẳng của ống phôi kém, độ chính xác ±0.05mm của thiết bị không thể bù đắp sai số trong khâu nạp liệu và kẹp chặt. Lúc này, bạn nên tập trung vào phương thức kẹp bằng mâm cặp khí nén và khả năng thích ứng của hệ thống nạp liệu tự động với ống cong, thay vì tiếp tục theo đuổi độ chính xác định vị cao hơn. Ngược lại, nếu đơn hàng của bạn chủ yếu là ống dẫn dầu chính xác, đầu nối ống cảm biến, và đường kính ống nằm trong khoảng 10mm～120mm, thông số độ chính xác của 6012QL-3000W là đủ dùng, không cần phải trả thêm ngân sách cho 'độ chính xác cao hơn'.

Đề xuất bước tiếp theo: Cung cấp cho đội ngũ Maidi bản vẽ dung sai của ống điển hình, vật liệu ống và chiều dày thành ống, để xác nhận trong điều kiện cắt liên tục hàng loạt (ví dụ 8 giờ không nghỉ), liệu độ chính xác định vị lặp lại ±0.03mm có thể duy trì ổn định trên lô vật liệu của bạn hay không—điều này quyết định tỷ lệ sản phẩm đạt chất lượng thực tế hơn là chỉ nhìn vào con số độ chính xác định vị.

Sản xuất quy mô lớn các chi tiết ống ô tô: Ngoài độ chính xác, còn cần xem xét điều gì?

Khi số lượng cắt tăng từ vài chục lên vài nghìn, độ chính xác chỉ là tấm vé vào cửa. Điều thực sự quyết định dây chuyền sản xuất có vận hành trơn tru và chi phí có giảm được hay không, là thời gian thiết bị có thể chạy ổn định mà không cần can thiệp của con người.

Giá trị của nạp liệu tự động hoàn toàn và vận hành không người trực

Sản xuất hàng loạt các chi tiết ống ô tô thường có nghĩa là làm việc ba ca, cắt liên tục. Máy cắt ống bán tự động truyền thống cần công nhân nạp từng ống một, người vận hành không chỉ phải theo dõi quá trình cắt mà còn phải thường xuyên vận chuyển ống — điều này vừa là chi phí nhân công, vừa là nút thắt năng suất.

Vấn đề cốt lõi mà nạp liệu tự động hoàn toàn giải quyết là biến 'người chờ máy' thành 'máy chờ người'. Lấy ví dụ Maidi 6012QL, giá đỡ vật liệu có thể nạp nhiều ống cùng một lúc, thiết bị tự động nạp liệu, tự động cắt, tự động xử lý phế liệu cuối (chiều dài phế liệu cuối có thể kiểm soát trong vòng 50mm). Điều này có nghĩa là:

• Ca đêm hoặc thời gian không có người trực: Thiết bị có thể chạy liên tục, người vận hành chỉ cần định kỳ bổ sung giá đỡ vật liệu, thay vì phải trực suốt quá trình

• Tính nhất quán hàng loạt: Cấp liệu tự động loại bỏ phế phẩm đầu tiên do sai lệch vị trí đặt tay, vị trí định vị của mỗi ống đều nhất quán

• Giải phóng nhân lực: Dây chuyền vốn cần 2-3 công nhân vận hành có thể giảm xuống còn 1 người giám sát nhiều thiết bị

Nhưng cần lưu ý: cấp liệu tự động hoàn toàn phù hợp vớicác đơn hàng có quy cách tương đối đồng nhất và số lượng đủ lớn. Nếu mỗi ngày thay đổi kiểu dáng hơn 5 lần, chuyển đổi quy cách đường kính ống thường xuyên, thời gian điều chỉnh của hệ thống cấp liệu tự động có thể làm mất đi lợi thế về hiệu suất. Trong trường hợp này, máy nạp liệu bán tự động hoặc thủ công có thể thực tế hơn.

Công suất laser 3000W và khả năng cắt

3000W là mức công suất chính hiện nay cho việc cắt ống có độ dày trung bình. Nó có thể cắt dày bao nhiêu? Điều này phụ thuộc vào vật liệu:

Đối với các chi tiết ống ô tô, phần lớn các kết cấu, ống hệ thống xả, dầm chống va, v.v. đều nằm trongphạm vi độ dày thành 2-6mm, công suất 3000W không chỉ đủ mà còn dư dả – tốc độ cắt nhanh, vùng ảnh hưởng nhiệt nhỏ, chất lượng mặt cắt ổn định.

Điều thực sự cần xác nhận không phải là 'có cắt được hay không', mà làthông số ống của bạn có nằm trong phạm vi gia công của thiết bị hay không。 6012QL hỗ trợ ống có đường kính hoặc cạnh 10-120mm, chiều dài không quá 6500mm. Nếu sản phẩm của bạn bao gồm ống vuông kích thước lớn hơn hoặc ống trục truyền động dài hơn, bạn cần xác nhận với đội ngũ Maidi xem có phù hợp hay cần tùy chỉnh cơ cấu cấp liệu.

Bước tiếp theo xác nhận hành động：Hãy tổng hợp 3-5 loại quy cách phụ kiện ống có sản lượng lớn nhất hiện tại của bạn (chất liệu, đường kính ngoài/cạnh, độ dày thành ống, chiều dài), cùng với số lượng đơn hàng mỗi lô, và đối chiếu với đội ngũ Maidi về khả năng tải của bộ nạp liệu tự động và thời gian thay đổi khuôn, điều này có thể giúp bạn đánh giá thiết bị này có phù hợp với dây chuyền sản xuất của mình hơn là chỉ tập trung vào thông số công suất.

Làm thế nào để đánh giá liệu 6012QL-3000W có phù hợp với sản xuất phụ kiện ống ô tô của bạn?

Để đánh giá thiết bị này có phù hợp với bạn hay không, điều cốt lõi không phải là xem thông số có tốt hay không, mà là xem hình thức sản xuất của bạn có khớp với ba tiền đề “tự động hoàn toàn, sản lượng lớn, vận hành liên tục” hay không. Dưới đây sẽ đưa ra ranh giới rõ ràng.

Những trường hợp nào phù hợp với thiết bị này?

Trường hợp phù hợp với bạn thường đồng thời đáp ứng các điều kiện sau:

• Quy cách phụ kiện ống nằm trong phạm vi thiết bị：Đường kính hoặc cạnh 10–120mm, chiều dài không quá 6500mm.Các thông số kỹ thuật phổ biến như ống xả ô tô, ống nối bộ giảm thanh, ống khung ghế về cơ bản đều được bao phủ.

• Số lượng lớn, ít thay đổi kiểu dáng: Số lượng ống trong cùng một lô từ vài trăm chiếc trở lên và không cần chuyển đổi đường kính hoặc chiều dài thường xuyên trong một ngày.Giá trị của nạp liệu tự động hoàn toàn nằm ở chỗ 'không cần can thiệp trong thời gian dài', nếu cứ nửa giờ lại phải thay vật liệu và chương trình, lợi thế này sẽ bị lãng phí.

• Yêu cầu về độ chính xác nằm trong khoảng chấp nhận được với độ chính xác định vị ±0,05mm: Trong các chi tiết ống ô tô, dung sai chiều dài cắt của ống kết cấu, ống đỡ thường là ±0,1–0,5mm, độ chính xác định vị ±0,05mm là đủ để bao phủ.Nhưng nếu bạn sản xuất các chi tiết đầu nối ống thủy lực chính xác, yêu cầu về mặt đầu cao hơn, thì cần xác nhận xem quy trình xử lý sau có thể bù đắp được hay không.

• Có thể chấp nhận hao hụt vật liệu cuối: Chiều dài phế liệu 50mm, nghĩa là mỗi đầu ống có khoảng 50mm không thể sử dụng.Nếu ống của bạn được mua theo kích thước cố định và nhạy cảm về chi phí, bạn cần tính phần hao hụt này vào hạch toán.

Những trường hợp nào cần cân nhắc kỹ lưỡng?

Trong các trường hợp sau, nên tạm hoãn lựa chọn hoặc liên hệ đội ngũ Maidi để xác nhận phương án phù hợp:

• Chủng loại phụ kiện cực kỳ phức tạp: Mỗi ngày phải chuyển đổi hơn mười loại phụ kiện khác nhau về đường kính, độ dày thành hoặc vật liệu, và mỗi lô chỉ có vài chục chiếc.Trong trường hợp này, thời gian thay đổi vật liệu của hệ thống nạp liệu tự động hoàn toàn có thể trở thành nút thắt cổ chai, thiết bị nạp liệu bán tự động hoặc thủ công có thể linh hoạt hơn.

• Tính đồng nhất của ống nguyên liệu kém: Nếu ống đầu vào có độ cong lớn, mặt đầu không phẳng hoặc dung sai chiều dài dao động rõ rệt, cơ cấu cấp liệu tự động có thể bị kẹt liệu hoặc cấp liệu không đúng vị trí.Bạn cần xác nhận chất lượng nguyên liệu đầu vào có đạt yêu cầu cơ bản cho cấp liệu tự động hay không.

• Hạn chế về mặt bằng hoặc điều kiện điện: Kích thước máy chính 8800×2900×2300mm, công suất toàn máy 24KW, cần nguồn điện 380V/50Hz.Nếu chiều cao nhà xưởng không đủ, chiều rộng cửa vào không đủ hoặc cần tăng công suất điện, các chi phí này cần được đưa vào ngân sách trước.

• Yêu cầu kiểm soát nghiêm ngặt đối với phế liệu cuối: Nếu ống của bạn là kim loại quý hoặc hợp kim đặc biệt, tỷ lệ hao hụt phế liệu cuối 50mm có thể không chấp nhận được.Cần tính toán chi phí phế liệu cuối cho mỗi ống có nằm trong phạm vi chịu đựng được hay không.

Tóm tắt các đánh đổi quan trọng: Giá trị của thiết bị này nằm ở việc "dùng tự động hóa để thay thế chi phí nhân công", phù hợp với các dây chuyền sản xuất có kế hoạch sản xuất ổn định, quy cách phụ kiện tương đối tập trung và mong muốn giảm thiểu sự can thiệp thủ công. Nếu vấn đề cốt lõi của bạn là "nhiều chủng loại, số lượng nhỏ, thay đổi nhanh", thì lợi ích từ việc nạp liệu tự động hoàn toàn sẽ giảm đi rõ rệt. Bạn nên trình bày tần suất thay đổi và chủng loại phụ kiện cho đội ngũ Maidi để xác nhận xem có cấu hình phù hợp hơn hay không.

Tìm hiểu thêm

Nếu bạn không chắc chắn về mục tiêu, đối tượng sử dụng, tài liệu hiện có hoặc phương thức bảo trì sau này, bạn nên xác nhận những thông tin này trước, sau đó mới đánh giá xem Máy cắt ống laser nạp liệu tự động 6012QL-3000W có phù hợp hay không.
